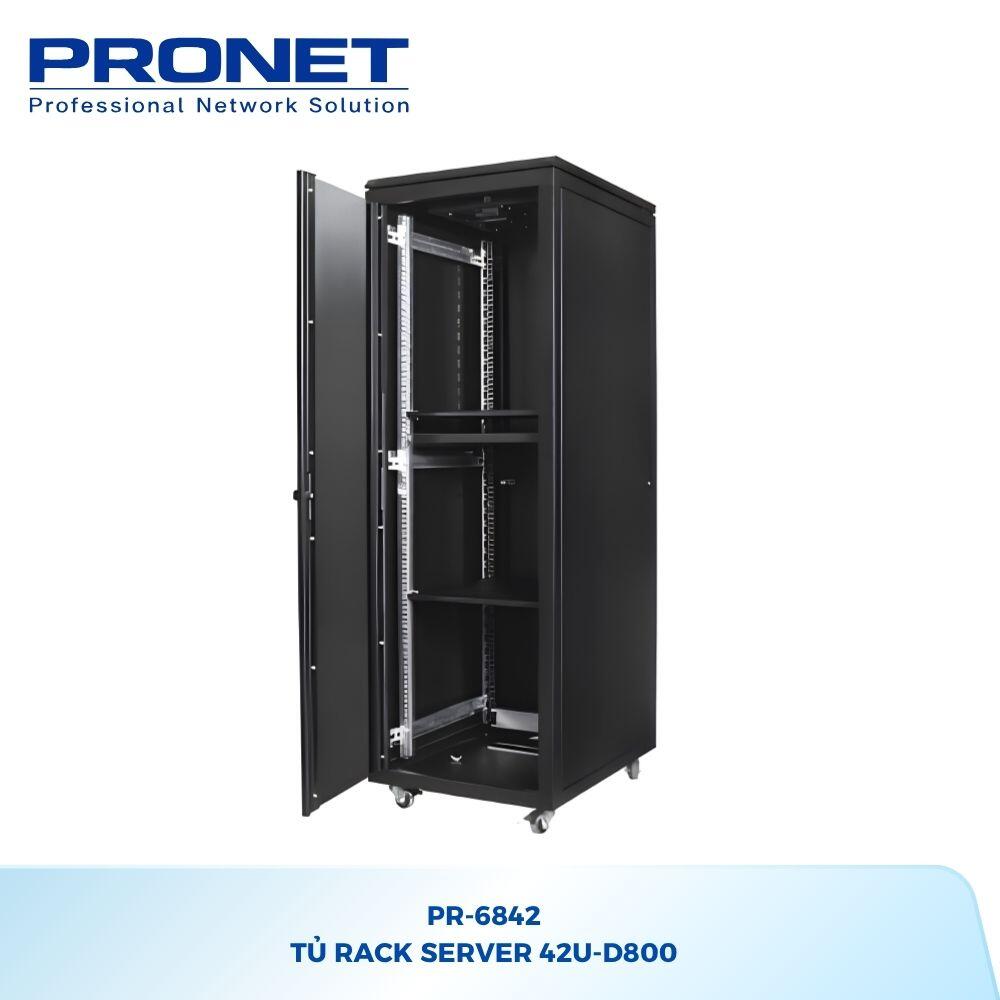

Tủ Rack Server PRONET PR-6842 42U-D800

PR-6842 là mẫu Tủ Rack Server 42U-D800 của PRONET, được thiết kế theo chuẩn tủ rack 19 inch chuyên dụng cho hệ thống server, switch và các thiết bị trung tâm dữ liệu. So với các phiên bản cùng dòng PR-4206CB và PR-4210CB, điểm khác biệt về cấu hình kích thước là chiều sâu D800mm, trong khi các thông số kết cấu và trang bị chính được giữ theo cùng cấu hình của dòng tủ.

Kích thước tổng thể của PR-6842 là H2055 × W600 × D800mm, cung cấp không gian chiều sâu 800mm để bố trí thiết bị bên trong tủ. Thiết kế này phù hợp với các hệ thống cần không gian chiều sâu lớn hơn so với tủ D600, đồng thời vẫn duy trì chiều cao 42U và chiều rộng chuẩn 19 inch để lắp đặt thiết bị rack.

Thiết kế chuẩn Rack 19 inch, chiều cao 42U

PR-4208CB được thiết kế theo chuẩn rack 19 inch với chiều cao 42U. Đây là cấu hình phổ biến cho các hệ thống cần bố trí nhiều thiết bị mạng và thiết bị máy chủ trong cùng một tủ.

Với chiều cao 42U, tủ cung cấp không gian lắp đặt theo đơn vị U, giúp người dùng phân bổ vị trí cho từng thiết bị một cách có hệ thống. Các thiết bị như server, switch và thiết bị trung tâm dữ liệu có thể được bố trí theo cấu hình thực tế của hệ thống.

Chiều sâu D800mm là đặc điểm quan trọng của PR-4208CB. Khi lựa chọn tủ rack, chiều sâu là thông số cần được đối chiếu với chiều sâu thực tế của thiết bị và không gian dành cho phần cáp kết nối phía sau. Vì vậy, phiên bản D800 phù hợp với những hệ thống cần không gian chiều sâu lớn hơn.

Khung chính dày 2.0mm

Khung chính bắt rack của PR-4208CB sử dụng vật liệu có độ dày 2.0mm. Đây là bộ phận trực tiếp hỗ trợ việc cố định các thiết bị rack trong tủ.

Kết cấu khung chính dày 2.0mm kết hợp với chiều cao 42U tạo thành hệ thống khung lắp đặt chắc chắn cho việc bố trí thiết bị. Người dùng có thể sắp xếp thiết bị theo từng vị trí U tùy thuộc vào cấu hình hệ thống.

Khung phụ dày 1.5mm

Bên cạnh khung chính, PR-4208CB còn sử dụng khung phụ dày 1.5mm nhằm tăng độ ổn định tổng thể của tủ.

Sự kết hợp giữa khung chính 2.0mm và khung phụ 1.5mm giúp cấu trúc tủ có sự liên kết tốt hơn, đáp ứng nhu cầu bố trí nhiều thiết bị trong hệ thống rack.

Thân tủ bằng tôn dày 1.2mm

Phần thân tủ sử dụng tôn dày 1.2mm. Kết cấu thân tủ được thiết kế để tạo thành không gian bảo vệ và bố trí thiết bị bên trong.

Việc sử dụng tôn dày 1.2mm kết hợp với khung chính và khung phụ tạo thành kết cấu tổng thể của tủ. Đây là một trong những thông số cần quan tâm khi đánh giá kết cấu của tủ rack server.

Sơn tĩnh điện màu đen

PR-4208CB sử dụng sơn tĩnh điện màu đen, với thông tin trong dữ liệu sản phẩm mô tả khả năng chống gỉ sét và chống trầy xước.

Màu đen giúp tủ phù hợp với không gian phòng server, khu vực đặt thiết bị mạng, phòng kỹ thuật và các môi trường triển khai hạ tầng CNTT chuyên nghiệp.

Cửa trước và cửa sau dạng lưới

Một trong những điểm đáng chú ý của PR-4208CB là cửa trước và cửa sau dạng lưới 2 cánh.

Thiết kế cửa lưới giúp tối ưu luồng gió đi qua khu vực thiết bị. Đối với hệ thống server và thiết bị mạng hoạt động liên tục, việc tổ chức luồng khí là một yếu tố quan trọng trong quá trình triển khai hệ thống.

Cấu trúc 2 cánh cũng hỗ trợ việc tiếp cận thiết bị trong quá trình kiểm tra, lắp đặt hoặc bảo trì.

Hai cửa hông tháo mở độc lập

PR-4208CB được trang bị hai cửa hông có thể tháo mở độc lập. Thiết kế này giúp người kỹ thuật có thể tiếp cận các khu vực bên trong tủ từ hai bên khi thực hiện lắp đặt hoặc bảo trì.

Đối với hệ thống có nhiều thiết bị và dây kết nối, khả năng tiếp cận từ bên hông giúp việc thao tác thuận tiện hơn trong quá trình triển khai và bảo dưỡng.

Hệ thống 2 quạt tản nhiệt

Tủ được trang bị sẵn 2 quạt tản nhiệt.

Quạt hỗ trợ luân chuyển không khí trong tủ, kết hợp với cửa trước và cửa sau dạng lưới để hỗ trợ quá trình thông gió cho hệ thống thiết bị.

Đây là cấu hình hữu ích đối với tủ được sử dụng cho server, switch và các thiết bị mạng có yêu cầu về lưu thông không khí trong quá trình vận hành.

PDU 6 lỗ chuẩn Rack

PR-4208CB tích hợp 1 thanh nguồn PDU 6 lỗ chuẩn rack, giúp cung cấp vị trí kết nối nguồn cho các thiết bị được bố trí bên trong tủ.

Việc tích hợp PDU giúp hệ thống nguồn được tổ chức tập trung hơn, hạn chế tình trạng bố trí ổ cắm rời rạc và thuận tiện hơn cho việc quản lý nguồn của thiết bị.

Đi kèm 42 bộ ốc Rack M6

Sản phẩm đi kèm 42 bộ ốc rack M6 để phục vụ việc lắp đặt thiết bị vào hệ thống rack.

Việc có sẵn bộ ốc đi kèm giúp người dùng thuận tiện hơn khi triển khai thiết bị vào tủ, đồng thời hỗ trợ việc bố trí thiết bị theo các vị trí rack phù hợp.

2 khay cố định

PR-4208CB được trang bị 2 khay cố định, hỗ trợ đặt các thiết bị cần sử dụng khay trong hệ thống.

Khay cố định có thể hỗ trợ bố trí các thiết bị không sử dụng cơ chế bắt rack trực tiếp, tùy thuộc vào kích thước và cấu hình thực tế của thiết bị.

4 bánh xe chịu lực

Tủ được trang bị 4 bánh xe chịu lực, hỗ trợ quá trình di chuyển tủ trong khu vực lắp đặt.

Đây là đặc điểm thuận tiện trong quá trình đưa tủ vào vị trí triển khai hoặc điều chỉnh vị trí tủ trong phòng thiết bị.

4 chân cố định điều chỉnh độ cao

Ngoài hệ thống bánh xe, PR-4208CB còn có 4 chân cố định có thể điều chỉnh độ cao.

Sau khi đưa tủ đến vị trí triển khai, chân cố định có thể được sử dụng để tạo trạng thái đứng ổn định cho tủ và điều chỉnh độ cao theo điều kiện lắp đặt.

Khe đi dây phía trên và phía dưới

PR-4208CB có khe đi dây phía trên và phía dưới, hỗ trợ tổ chức hệ thống cáp.

Đối với hệ thống server và mạng có số lượng dây lớn, việc bố trí đường đi cáp hợp lý giúp giảm tình trạng dây dẫn bị rối và tạo điều kiện thuận tiện hơn cho việc kiểm tra, bảo trì và mở rộng hệ thống.

Ứng dụng cho Server, Switch và hệ thống trung tâm dữ liệu

PR-4208CB được thiết kế chuyên dụng cho server, switch và thiết bị trung tâm dữ liệu.

Với chiều cao 42U, chiều rộng chuẩn 19 inch và chiều sâu D800mm, tủ hướng đến các hệ thống cần không gian lắp đặt thiết bị tương đối lớn, đồng thời cần tổ chức thiết bị, nguồn điện, cáp mạng và luồng gió trong cùng một cấu trúc tủ.

Sản phẩm cũng được xác định phù hợp với các hệ thống mạng doanh nghiệp, ISP, camera và viễn thông chuyên nghiệp theo thông tin đặc tính kỹ thuật của dòng sản phẩm.

9. Thông số kỹ thuật chi tiết

10. Ứng dụng

Phòng Server

PR-4208CB có thể sử dụng làm tủ chứa và tổ chức hệ thống server trong phòng máy chủ. Thiết kế 42U và chiều sâu D800mm cung cấp không gian để bố trí thiết bị theo cấu hình thực tế.

Data Center

Tủ được thiết kế cho các hệ thống trung tâm dữ liệu, nơi cần tập trung thiết bị và tổ chức hệ thống rack theo cấu trúc chuyên nghiệp.

Hệ thống mạng doanh nghiệp

PR-4208CB phù hợp triển khai trong hệ thống mạng doanh nghiệp với các thiết bị như server, switch và các thiết bị mạng tương thích với chuẩn rack 19 inch.

ISP và viễn thông

Tủ có thể được sử dụng trong hạ tầng ISP và hệ thống viễn thông chuyên nghiệp, nơi yêu cầu tập trung thiết bị và quản lý cáp có hệ thống.

Hệ thống camera

PR-4208CB cũng được xác định phù hợp cho hệ thống camera, đặc biệt trong các hệ thống có nhiều thiết bị cần tập trung và quản lý trong tủ rack.

11. Lưu ý khi lựa chọn và lắp đặt

Kiểm tra chiều sâu thiết bị

PR-4208CB có chiều sâu D800mm, vì vậy cần kiểm tra chiều sâu thực tế của thiết bị trước khi lắp đặt. Đồng thời nên tính đến khoảng không cần thiết cho đầu nối và hệ thống cáp phía sau.

Kiểm tra chuẩn 19 inch

Thiết bị dự kiến lắp đặt cần tương thích với hệ thống rack 19 inch của tủ.

Phân bổ thiết bị theo U

Với chiều cao 42U, nên xác định trước vị trí của từng thiết bị để tối ưu không gian bên trong tủ và thuận tiện cho quá trình bảo trì.

Bố trí thiết bị theo luồng gió

Cần sắp xếp thiết bị hợp lý để tận dụng thiết kế cửa lưới phía trước và phía sau cùng hệ thống 2 quạt tản nhiệt.

Quản lý dây cáp

Nên tận dụng các khe đi dây phía trên và phía dưới để phân luồng cáp nguồn, cáp mạng và các loại dây kết nối theo cấu hình hệ thống.

Kiểm tra vị trí đặt tủ

Do tủ có kích thước lớn và chứa nhiều thiết bị, cần lựa chọn vị trí lắp đặt phù hợp với không gian phòng server hoặc phòng thiết bị.
