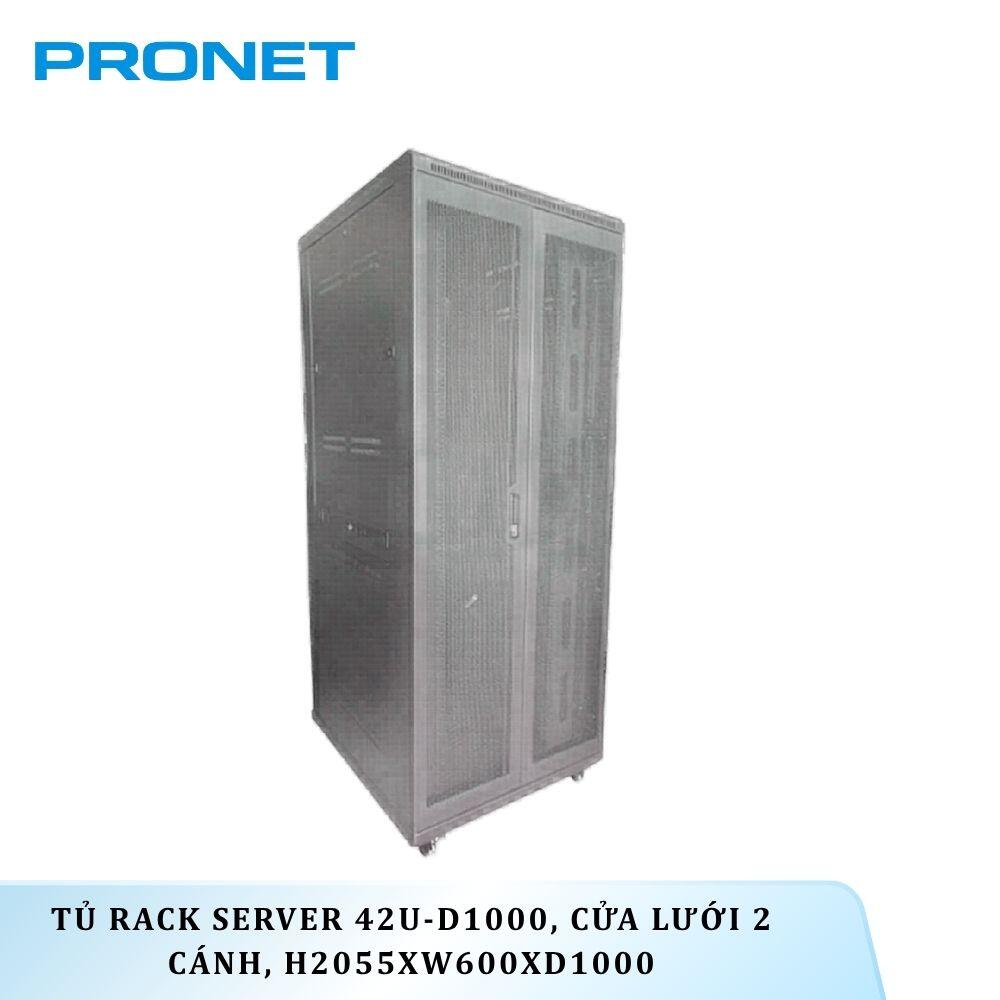

Tủ Rack Server 42U PRONET PR-6642 là gì?

PR-6642 là tủ Rack Server 42U của thương hiệu PRONET, được thiết kế theo chuẩn Rack 19 inch và hướng đến việc lắp đặt các thiết bị máy chủ, Switch, thiết bị mạng và hệ thống thiết bị trung tâm.

Với chiều cao 42U, PR-6642 cung cấp không gian lắp đặt lớn cho hệ thống thiết bị Rackmount. Đây là cấu hình phù hợp khi hệ thống cần bố trí nhiều thiết bị trong cùng một tủ và cần không gian để tổ chức dây nguồn, dây mạng cũng như thực hiện bảo trì.

Điểm đáng chú ý của sản phẩm là tủ có các tùy chọn chiều sâu D600, D800 và D1000mm, trong khi chiều cao và chiều rộng được xác định ở mức H2055 × W600mm. Việc có nhiều lựa chọn chiều sâu giúp người triển khai cân nhắc theo kích thước thực tế của server và thiết bị cần lắp đặt.

Thiết kế 42U tiêu chuẩn Rack 19 inch

PR-6642 sử dụng cấu hình 42U và chuẩn lắp đặt 19 inch.

Chuẩn 19 inch cho phép tủ sử dụng với các thiết bị Rackmount tương thích. Không gian 42U tạo ra nhiều vị trí lắp đặt theo chiều cao, phù hợp với hệ thống có số lượng thiết bị tương đối lớn.

Khi triển khai, người dùng cần phân bổ vị trí của Server, Switch, Patch Panel, thiết bị mạng và các phụ kiện quản lý cáp dựa trên chiều cao thực tế của từng thiết bị.

Việc quy hoạch vị trí từ đầu cũng giúp tránh tình trạng thiết bị được bố trí quá sát nhau, đồng thời tạo điều kiện thuận lợi hơn cho việc đi dây và bảo trì.

Kích thước H2055 × W600 × D600/800/1000mm

Kích thước tổng thể được cung cấp cho PR-6642 là:

H2055 × W600 × D600/800/1000mm.

Trong đó:

• H2055mm: chiều cao tổng thể của tủ.
• W600mm: chiều rộng tổng thể.
• D600/800/1000mm: các lựa chọn chiều sâu.

Chiều sâu là thông số đặc biệt quan trọng khi lựa chọn tủ Server. Các thiết bị có độ sâu khác nhau sẽ yêu cầu khoảng không phía trước, phía sau và không gian cho dây nguồn, dây mạng.

Vì vậy, khi chọn phiên bản PR-6642, cần đối chiếu chiều sâu thiết bị thực tế với chiều sâu tủ. Không nên chỉ căn cứ vào việc thiết bị có chuẩn Rack 19 inch hay không, bởi chuẩn 19 inch chủ yếu liên quan đến chiều rộng lắp đặt thiết bị.

Khung chính bắt Rack dày 2.0mm

Khung chính bắt Rack của PR-6642 có độ dày 2.0mm.

Đây là bộ phận trực tiếp tạo vị trí lắp đặt cho các thiết bị Rackmount, đồng thời là thành phần quan trọng trong kết cấu của tủ.

Độ dày khung được xác định rõ trong thông số sản phẩm, vì vậy khi thiết kế hệ thống có nhiều thiết bị, người dùng có thể đối chiếu cấu tạo khung cùng với yêu cầu tải của hệ thống.

Khung phụ dày 1.5mm

Bên cạnh khung chính, PR-6642 sử dụng khung phụ dày 1.5mm nhằm tăng độ ổn định tổng thể cho tủ.

Kết cấu gồm khung chính và khung phụ tạo nên hệ thống khung chịu lực cho toàn bộ tủ. Điều này đặc biệt cần quan tâm khi tủ được sử dụng để chứa nhiều thiết bị mạng và Server.

Tuy nhiên, khi triển khai thực tế vẫn cần phân bổ tải hợp lý và tuân thủ yêu cầu lắp đặt của từng thiết bị.

Thân tủ sử dụng tôn dày 1.2mm

Phần thân tủ PR-6642 sử dụng tôn dày 1.2mm.

Thông số này góp phần tạo kết cấu cho phần vỏ tủ và hỗ trợ khả năng chống biến dạng theo thông tin sản phẩm.

Khi sử dụng trong phòng Server hoặc khu vực thiết bị, kết cấu thân tủ cũng cần được kết hợp với việc cố định tủ, phân bổ thiết bị và sử dụng hệ thống chân/bánh xe đúng cách.

Sơn tĩnh điện màu đen

PR-6642 có thiết kế màu đen, bề mặt được sơn tĩnh điện.

Lớp sơn tĩnh điện được sản phẩm xác định có tác dụng chống gỉ sét và chống trầy xước.

Màu đen cũng phù hợp với cách bố trí phổ biến của tủ Server và thiết bị mạng trong phòng thiết bị. Trong quá trình vận chuyển và lắp đặt, vẫn nên hạn chế va đập mạnh lên bề mặt tủ để duy trì tình trạng lớp sơn.

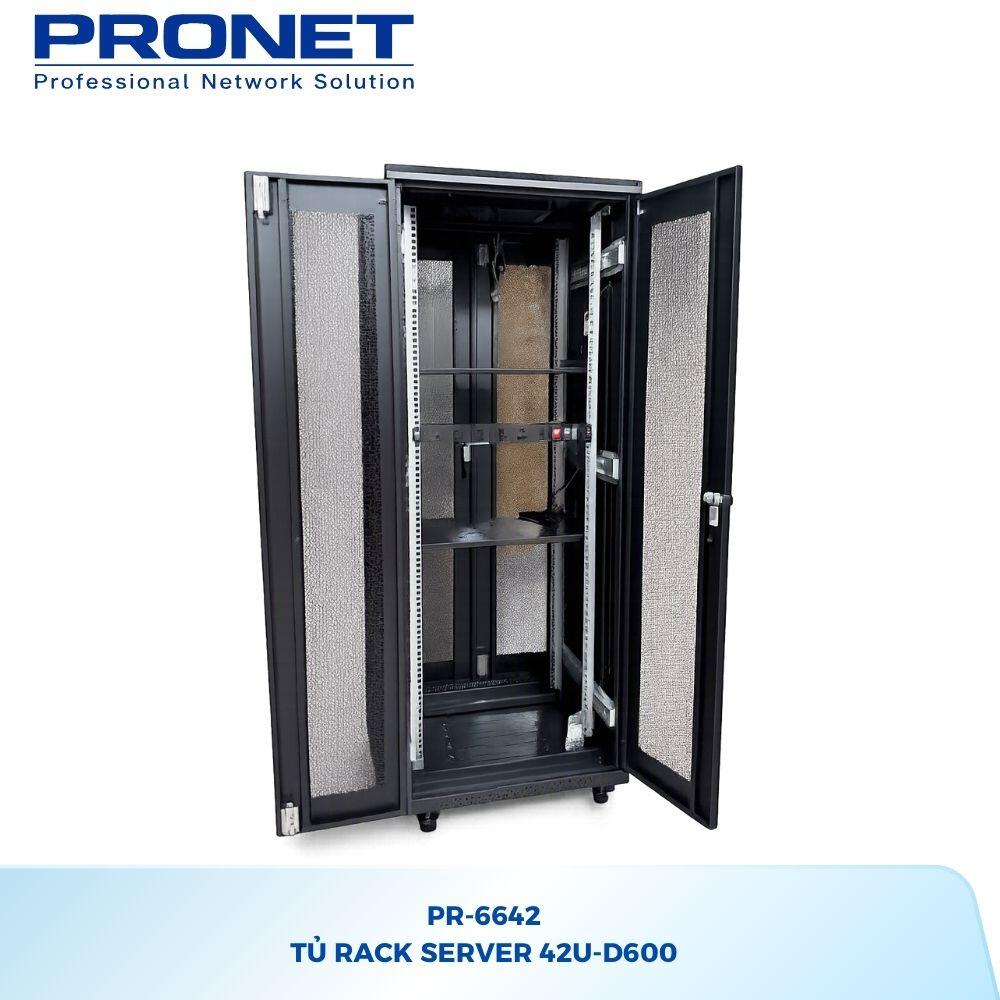

Cửa trước và cửa sau dạng lưới 2 cánh

Một điểm nổi bật của PR-6642 là cửa trước và cửa sau đều sử dụng thiết kế dạng lưới 2 cánh.

Thiết kế dạng lưới hỗ trợ luồng không khí đi qua khu vực thiết bị. Đây là yếu tố đáng chú ý đối với tủ Server vì các thiết bị bên trong có thể phát sinh nhiệt trong quá trình hoạt động.

Cửa dạng 2 cánh cũng giúp thao tác mở cửa thuận tiện hơn trong quá trình tiếp cận thiết bị.

Khi lắp đặt, người dùng nên đảm bảo khu vực phía trước và phía sau tủ có đủ không gian thao tác, đồng thời không che chắn các khu vực cần lưu thông không khí.

Hai quạt tản nhiệt tích hợp

PR-6642 được trang bị sẵn 2 quạt tản nhiệt.

Quạt giúp hỗ trợ lưu thông không khí bên trong tủ. Khi kết hợp với cửa trước và cửa sau dạng lưới, hệ thống thông gió được thiết kế theo hướng hỗ trợ quá trình trao đổi không khí quanh khu vực thiết bị.

Tuy nhiên, hiệu quả tản nhiệt thực tế còn phụ thuộc vào lượng nhiệt của thiết bị, cách bố trí thiết bị, môi trường phòng và phương án thông gió tổng thể.

Do đó, với hệ thống Server có tải nhiệt lớn, cần xem xét tổng thể giải pháp làm mát thay vì chỉ dựa vào hai quạt được trang bị trên tủ.

Tích hợp PDU 6 lỗ

PR-6642 được tích hợp 1 thanh nguồn PDU 6 lỗ chuẩn Rack.

PDU giúp tạo các điểm cấp nguồn tập trung cho thiết bị bên trong tủ. Thay vì bố trí nhiều ổ điện rời, hệ thống có thể sử dụng PDU để tổ chức nguồn tại khu vực Rack.

Với tủ Server có nhiều thiết bị, việc tập trung điểm cấp nguồn cũng hỗ trợ việc quản lý dây nguồn.

Khi sử dụng, tổng tải điện vẫn cần được tính toán dựa trên toàn bộ thiết bị kết nối và hệ thống điện thực tế.

42 bộ ốc Rack M6 đi kèm

Sản phẩm đi kèm 42 bộ ốc Rack M6 tiêu chuẩn.

Đây là phụ kiện phục vụ việc lắp đặt thiết bị vào hệ thống Rack 19 inch.

Việc có sẵn bộ ốc giúp quá trình triển khai thuận tiện hơn khi lắp các thiết bị vào vị trí Rack. Khi lắp đặt, cần sử dụng đúng loại ốc và cố định thiết bị chắc chắn theo hướng dẫn của thiết bị.

Hai khay cố định hỗ trợ đặt thiết bị

PR-6642 đi kèm 2 khay cố định.

Khay giúp hỗ trợ đặt các thiết bị cần mặt đỡ bên trong tủ. Điều này hữu ích trong những trường hợp thiết bị không được thiết kế hoàn toàn theo dạng Rackmount hoặc cần thêm mặt đỡ.

Khi sử dụng khay, cần kiểm tra kích thước và tải của thiết bị để đảm bảo phù hợp với điều kiện lắp đặt thực tế.

Hệ thống 4 bánh xe chịu lực

Tủ được trang bị 4 bánh xe chịu lực.

Bánh xe hỗ trợ việc di chuyển tủ trong quá trình triển khai hoặc bố trí lại vị trí trong phòng thiết bị.

Đối với một tủ 42U có kích thước lớn, khả năng di chuyển bằng bánh xe giúp giảm thao tác nâng hoặc kéo trực tiếp thân tủ.

Khi tủ đã được đưa đến vị trí sử dụng, cần kết hợp với 4 chân cố định được trang bị để tăng độ ổn định.

4 chân cố định điều chỉnh độ cao

Ngoài bánh xe, PR-6642 còn có 4 chân cố định có thể điều chỉnh độ cao.

Chân cố định giúp tủ đứng ổn định tại vị trí lắp đặt. Khả năng điều chỉnh độ cao cũng hỗ trợ cân chỉnh tủ theo điều kiện mặt sàn.

Khi triển khai, nên cân chỉnh tủ trước khi tiến hành lắp số lượng lớn thiết bị bên trong.

Khe đi dây phía trên và phía dưới

PR-6642 được thiết kế với khe đi dây phía trên và phía dưới.

Đây là chi tiết quan trọng đối với hệ thống Server và mạng vì tủ có thể tập trung nhiều loại dây như dây nguồn, dây mạng và các kết nối khác.

Khe đi dây giúp người triển khai đưa cáp vào hoặc ra khỏi tủ theo các vị trí được thiết kế sẵn, từ đó hỗ trợ tổ chức hệ thống cáp.

Việc đi dây nên được thực hiện theo từng nhóm và có phương án quản lý rõ ràng để tránh dây bị chồng chéo hoặc gây khó khăn khi bảo trì.

Ứng dụng trong phòng Server và Data Center

Với cấu hình 42U, chuẩn Rack 19 inch, cửa lưới, 2 quạt, PDU, khay và hệ thống bánh xe/chân cố định, PR-6642 được định hướng sử dụng cho phòng Server và trung tâm dữ liệu.

Tủ có thể được sử dụng để bố trí nhiều thiết bị trong cùng một hệ thống, bao gồm Server, Switch và thiết bị mạng.

Với chiều sâu lựa chọn D600/D800/D1000, người triển khai có thể lựa chọn phiên bản phù hợp với độ sâu thiết bị và không gian lắp đặt thực tế.

Ứng dụng cho hệ thống mạng doanh nghiệp, ISP và viễn thông

Thông tin sản phẩm xác định PR-6642 phù hợp triển khai cho:

• Hệ thống mạng doanh nghiệp.
• ISP.
• Camera.
• Hệ thống viễn thông chuyên nghiệp.
• Phòng Server.
• Trung tâm dữ liệu.

Tùy cấu hình, tủ có thể được sử dụng làm không gian tập trung thiết bị mạng và Server, đồng thời hỗ trợ tổ chức nguồn và hệ thống cáp.

Những yếu tố cần kiểm tra trước khi lựa chọn PR-6642

1. Kiểm tra chiều sâu thiết bị

PR-6642 có các lựa chọn D600/D800/D1000mm. Cần kiểm tra độ sâu thực tế của Server và thiết bị trước khi lựa chọn.

2. Kiểm tra tổng không gian 42U

Không gian 42U cần được phân bổ trước cho Server, Switch, Patch Panel, PDU và các phụ kiện khác.

3. Kiểm tra tải thiết bị

Khi lắp nhiều thiết bị, cần tính tổng tải và phân bổ hợp lý trong tủ.

4. Kiểm tra không gian phía trước và phía sau

Cửa lưới và quạt hỗ trợ thông gió, nhưng khu vực xung quanh tủ vẫn cần có không gian phù hợp cho luồng khí và thao tác bảo trì.

5. Quy hoạch hệ thống cáp

Nên tận dụng các khe đi dây phía trên và phía dưới để xây dựng tuyến cáp hợp lý.

6. Kiểm tra vị trí đặt tủ

Tủ 42U có kích thước lớn, vì vậy cần kiểm tra kích thước khu vực đặt tủ, đường vận chuyển và vị trí triển khai trước khi đưa vào công trình.

9. Thông số kỹ thuật chi tiết

10. Ứng dụng

PRONET PR-6642 được sử dụng cho:

1. Phòng Server.
2. Trung tâm dữ liệu.
3. Hệ thống mạng doanh nghiệp.
4. Hệ thống ISP.
5. Hệ thống camera.
6. Hệ thống viễn thông.
7. Tủ chứa Server.
8. Tủ chứa Switch và thiết bị mạng.
9. Hệ thống cần không gian Rack 42U.
10. Hệ thống cần tổ chức tập trung thiết bị, nguồn điện và cáp trong một tủ Rack.

11. Lưu ý khi lựa chọn và lắp đặt

• Xác định đúng phiên bản chiều sâu D600, D800 hoặc D1000mm.
• Kiểm tra độ sâu thực tế của Server và các thiết bị trước khi đặt tủ.
• Đảm bảo thiết bị tương thích chuẩn Rack 19 inch.
• Phân bổ thiết bị hợp lý trong không gian 42U.
• Tính toán tổng tải của các thiết bị trước khi lắp đặt.
• Đảm bảo cửa trước và cửa sau có đủ không gian để mở và thao tác.
• Không che chắn khu vực cửa lưới và đường lưu thông khí.
• Bố trí dây nguồn và dây mạng theo tuyến phù hợp.
• Tận dụng khe đi dây phía trên và phía dưới để quản lý cáp.
• Sau khi đưa tủ đến vị trí, sử dụng chân cố định để tăng độ ổn định.
• Khi lắp Server và thiết bị nặng, nên phân bổ tải hợp lý trong tủ.
