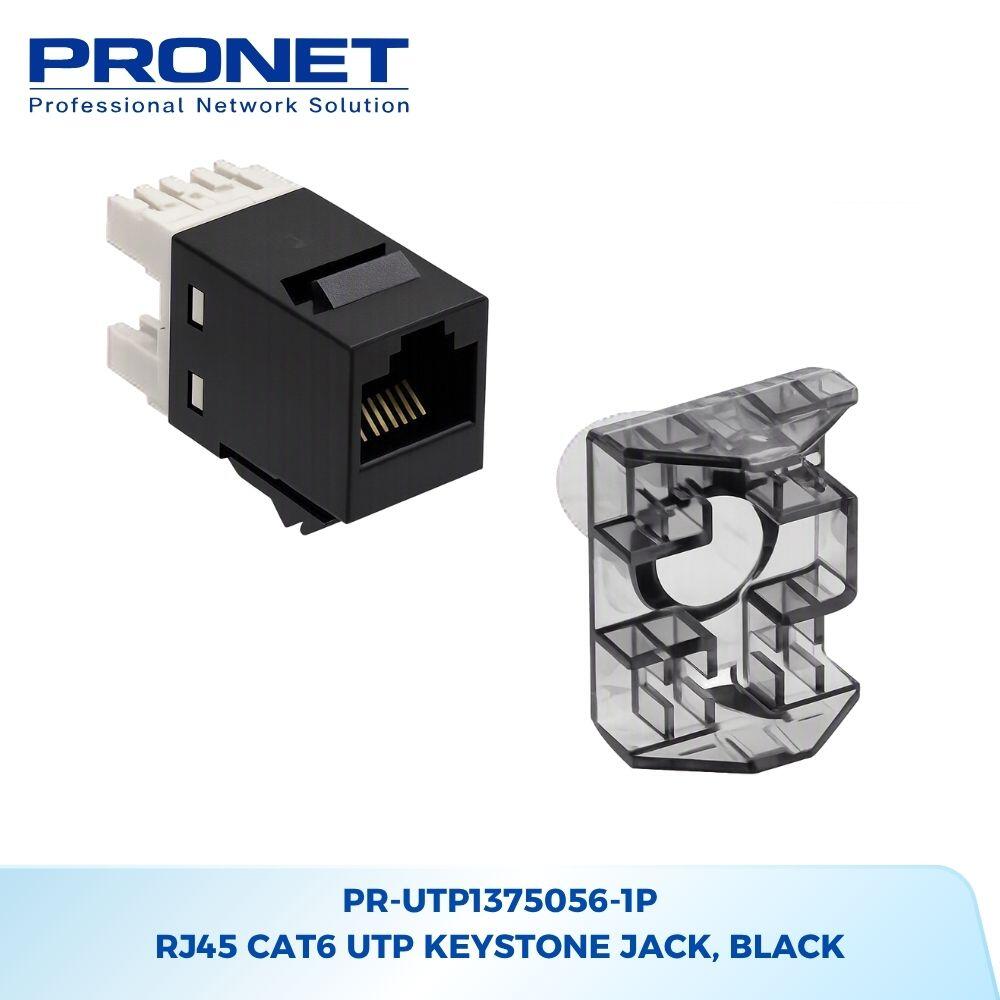

PR-UTP1375056-1P - RJ45 Cat6 UTP Keystone Jack, Black

RJ45 Cat6 UTP Keystone Jack PRONET PR-UTP1375056-1P là gì?

PR-UTP1375056-1P là RJ45 Cat6 UTP Keystone Jack của PRONET, phiên bản màu đen, được sử dụng làm điểm kết nối RJ45 trong hệ thống mạng cáp đồng Cat6. Keystone Jack là thành phần thường được lắp tại các vị trí như faceplate, ổ cắm mạng hoặc patch panel, giúp tạo điểm đấu nối giữa hệ thống cáp mạng và thiết bị đầu cuối.

Với đặc tính Cat6 UTP, sản phẩm phù hợp cho các hệ thống mạng sử dụng cáp xoắn đôi không chống nhiễu, trong đó yêu cầu về băng thông và khả năng truyền dữ liệu cao hơn so với các hệ thống mạng cấp thấp hơn.

Hỗ trợ chuẩn Cat6 và băng thông 250MHz

Một trong những thông số quan trọng của PR-UTP1375056-1P là khả năng hỗ trợ Category 6 (Cat6) với băng thông lên đến 250MHz.

Mức băng thông này phù hợp với hệ thống cáp Cat6 và các ứng dụng mạng Gigabit Ethernet. Khi được triển khai đồng bộ với cáp, patch panel, patch cord và các thành phần mạng tương thích, Keystone Jack giúp hình thành một hệ thống đấu nối đáp ứng yêu cầu của hạ tầng mạng Cat6.

Do đó, PR-UTP1375056-1P có thể được sử dụng trong các hệ thống mạng LAN tại văn phòng, nhà ở, phòng máy, phòng thiết bị, tủ mạng và các hệ thống hạ tầng mạng có sử dụng chuẩn Cat6.

Thiết kế UTP cho hệ thống mạng cáp đồng

PR-UTP1375056-1P thuộc loại UTP – Unshielded Twisted Pair, tức hệ thống kết nối không sử dụng lớp chống nhiễu kim loại bao quanh các cặp dây.

Với hệ thống UTP, việc triển khai cần chú ý đến chất lượng cáp, đầu nối và cách đi dây. Đặc biệt, nên hạn chế việc đặt cáp mạng gần các nguồn có khả năng gây nhiễu điện từ mạnh và tránh làm ảnh hưởng đến cấu trúc xoắn của các cặp dây trong quá trình thi công.

Keystone Jack vì vậy không chỉ là một đầu nối đơn lẻ mà còn là một phần của toàn bộ hệ thống cabling. Để đạt hiệu quả truyền dẫn theo thiết kế, các thành phần liên quan nên được lựa chọn đồng bộ theo chuẩn Cat6.

Hỗ trợ Gigabit Ethernet

PR-UTP1375056-1P được cung cấp với thông tin hỗ trợ Gigabit Ethernet, phù hợp với các hệ thống mạng sử dụng kết nối Ethernet tốc độ cao.

Trong một đường truyền mạng, tốc độ thực tế không chỉ phụ thuộc vào Keystone Jack mà còn phụ thuộc vào nhiều thành phần khác như cáp mạng, patch cord, patch panel, đầu RJ45, switch, card mạng và phương pháp thi công.

Vì vậy, khi xây dựng hệ thống Gigabit Ethernet, việc sử dụng Keystone Jack Cat6 đúng chuẩn giúp đảm bảo thành phần kết nối phù hợp với cấp độ của hệ thống.

Tương thích các tiêu chuẩn mạng và kết nối

Thông tin kỹ thuật của PR-UTP1375056-1P liệt kê các tiêu chuẩn:

• ANSI/TIA-568.2-D – Category 6
• ISO/IEC 11801 Class E
• EN 50173
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3af
• IEEE 802.3at
• IEC 60603-7
• FCC Part 68

Việc tham chiếu các tiêu chuẩn này giúp xác định sản phẩm được định hướng sử dụng trong hệ thống structured cabling và các ứng dụng Ethernet tương ứng.

Đặc biệt, các chuẩn IEEE được liệt kê bao gồm những chuẩn Ethernet và cấp nguồn qua Ethernet được sử dụng phổ biến trong hạ tầng mạng. Tuy nhiên, khi triển khai PoE thực tế, khả năng của toàn bộ hệ thống, bao gồm switch PoE, cáp và các đầu nối, cần được xem xét đồng bộ chứ không nên chỉ dựa trên riêng Keystone Jack.

Tiếp điểm mạ vàng 30µ

PR-UTP1375056-1P sử dụng tiếp điểm mạ vàng 30µ theo thông tin kỹ thuật được cung cấp.

Phần tiếp điểm là vị trí trực tiếp tham gia vào quá trình truyền tín hiệu giữa các thành phần kết nối. Việc sử dụng lớp mạ trên tiếp điểm có ý nghĩa trong việc duy trì chất lượng tiếp xúc trong quá trình sử dụng.

Đây là một thông số đáng chú ý khi lựa chọn Keystone Jack cho hệ thống mạng cần hoạt động ổn định trong thời gian dài.

Màu đen phù hợp cho hệ thống nhận diện cổng mạng

Sản phẩm có màu Black (đen). Màu sắc có thể được sử dụng để phân biệt các điểm kết nối trong hệ thống mạng, đặc biệt khi công trình sử dụng nhiều loại outlet hoặc cần xây dựng quy ước nhận diện theo màu.

PR-UTP1375056-1P có thể kết hợp với các thành phần Keystone và faceplate phù hợp để hoàn thiện điểm kết nối mạng tại khu vực làm việc.

Ứng dụng trong hệ thống Structured Cabling

PR-UTP1375056-1P có thể được sử dụng làm điểm kết nối RJ45 trong hệ thống cáp cấu trúc Cat6.

Một số vị trí triển khai phù hợp gồm:

• Điểm mạng RJ45 tại văn phòng.
• Ổ cắm mạng tại bàn làm việc.
• Hệ thống mạng LAN trong nhà ở.
• Phòng máy và phòng thiết bị.
• Hệ thống mạng trong doanh nghiệp.
• Điểm kết nối mạng trên faceplate.
• Patch panel sử dụng chuẩn Keystone.
• Hạ tầng mạng Gigabit Ethernet.

Trong quá trình thi công, Keystone Jack nên được kết hợp với cáp mạng và các phụ kiện cùng cấp độ Cat6 để đảm bảo tính đồng bộ của hệ thống.

Lựa chọn PR-UTP1375056-1P khi nào?

PR-UTP1375056-1P phù hợp khi công trình cần một RJ45 Keystone Jack Cat6 UTP màu đen, hỗ trợ 250MHz và Gigabit Ethernet.

Nếu hệ thống đang sử dụng cáp Cat6 UTP, việc lựa chọn Keystone Jack Cat6 giúp đồng bộ cấp độ của các thành phần đấu nối. Ngược lại, nếu hệ thống yêu cầu chống nhiễu bằng lớp shield, cần kiểm tra lại loại cáp và Keystone Jack trước khi lựa chọn vì sản phẩm này được xác định là UTP.

Khi lắp đặt, cần đảm bảo đầu nối được kết nối đúng kỹ thuật và hạn chế các tác động cơ học không cần thiết lên dây dẫn. Việc duy trì cấu trúc của cáp xoắn đôi trong quá trình đấu nối cũng là yếu tố quan trọng đối với chất lượng đường truyền.

9. Thông số kỹ thuật chi tiết

10. Ứng dụng

PRONET PR-UTP1375056-1P có thể được sử dụng trong:

1. Hệ thống mạng LAN Cat6.
2. Hệ thống Gigabit Ethernet.
3. Điểm mạng RJ45 tại văn phòng.
4. Ổ cắm mạng âm tường.
5. Faceplate mạng sử dụng Keystone.
6. Patch panel dạng Keystone.
7. Phòng máy và phòng thiết bị.
8. Hệ thống mạng doanh nghiệp.
9. Hệ thống structured cabling.
10. Hạ tầng mạng nhà ở và các công trình sử dụng cáp Cat6 UTP.

11. Lưu ý khi lựa chọn và lắp đặt

• Xác định hệ thống đang sử dụng Cat6 UTP để đảm bảo tương thích.
• Không nên nhầm giữa Keystone Jack UTP và loại có chống nhiễu shielded.
• Khi thi công nên hạn chế làm biến dạng hoặc tháo xoắn quá nhiều các cặp dây.
• Nên sử dụng đồng bộ Keystone Jack, cáp mạng, patch cord và patch panel theo cùng cấp độ Cat6.
• Với hệ thống PoE, cần xem xét khả năng tương thích của toàn bộ tuyến cáp, không chỉ riêng Keystone Jack.
• Kiểm tra màu sắc và quy hoạch nhận diện cổng nếu công trình sử dụng nhiều màu Keystone.
