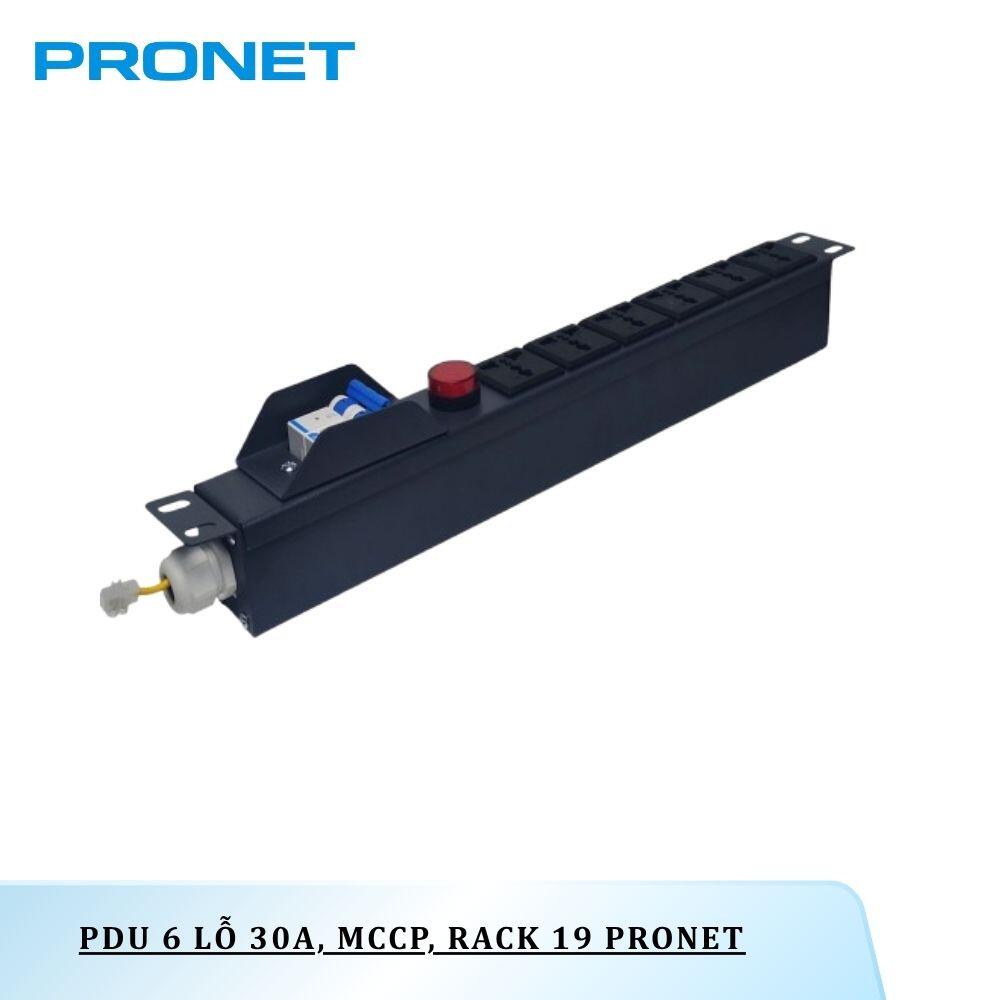

PDU PRONET PR-PDU6-30A là gì?

PR-PDU6-30A là thanh nguồn PDU 6 Port Universal Socket của PRONET, được thiết kế để cung cấp các điểm cấp nguồn tập trung cho thiết bị bên trong tủ Rack 19 inch.

PDU là thành phần quan trọng trong hệ thống tủ Rack vì nhiều thiết bị mạng và thiết bị máy chủ cần được cấp nguồn tại cùng một vị trí. Thay vì sử dụng nhiều ổ điện rời bên ngoài tủ, PDU cho phép tập trung các ổ cắm thành một thanh nguồn được bố trí trực tiếp trong tủ.

PR-PDU6-30A có 6 ổ cắm Universal, cho phép kết nối nhiều thiết bị trong cùng hệ thống. Sản phẩm được trang bị MCB Lioa 30A với chức năng bảo vệ quá tải và ngắn mạch theo thông tin kỹ thuật được cung cấp.

Với thiết kế dành cho Rack 19 inch, sản phẩm phù hợp để bố trí cùng Switch, Server, Patch Panel và các thiết bị mạng khác trong hệ thống tủ Rack.

6 ổ cắm Universal cho hệ thống tủ Rack

PR-PDU6-30A được trang bị 6 cổng ổ cắm Universal.

Việc sử dụng nhiều ổ cắm trên cùng một PDU giúp tập trung nguồn điện tại một vị trí trong tủ Rack. Các thiết bị được lắp đặt trong tủ có thể kết nối nguồn trực tiếp vào PDU thay vì phải kéo nhiều dây nguồn đến các ổ điện riêng bên ngoài.

Thiết kế 6 Port phù hợp với những hệ thống có nhiều thiết bị cần cấp nguồn trong cùng một tủ, đồng thời giúp việc tổ chức dây nguồn trở nên tập trung hơn.

Tùy theo cấu hình thực tế, các ổ cắm có thể được sử dụng để cấp nguồn cho những thiết bị như:

• Switch mạng.
• Server.
• Thiết bị mạng chuyên dụng.
• Các thiết bị Rackmount khác có đầu nguồn tương thích.

Khả năng sử dụng thực tế vẫn cần dựa trên thông số nguồn của từng thiết bị và thiết kế hệ thống điện.

Thiết kế lắp đặt cho Rack 19 inch

PR-PDU6-30A được thiết kế để bắt Rack 19 inch.

Đây là chuẩn phổ biến trong hệ thống tủ Rack, cho phép PDU được bố trí cùng các thiết bị mạng và thiết bị máy chủ sử dụng chuẩn Rack.

Việc đưa PDU vào trong tủ giúp tạo ra một điểm cấp nguồn tập trung. Dây nguồn từ PDU đến thiết bị có thể được tổ chức bên trong tủ thay vì kéo dây ra ngoài.

Khi bố trí PDU, nên lựa chọn vị trí sao cho dây nguồn đến thiết bị có chiều dài phù hợp và không cản trở việc đóng mở cửa hoặc thao tác bảo trì.

MCB Lioa 30A bảo vệ quá tải và ngắn mạch

Một thông số đáng chú ý của PR-PDU6-30A là MCB Lioa 30A.

Theo dữ liệu sản phẩm, MCB có chức năng bảo vệ quá tải và ngắn mạch.

Trong hệ thống cấp nguồn cho tủ Rack, bảo vệ bằng thiết bị đóng cắt là một thành phần quan trọng. Khi xảy ra tình trạng bất thường trên mạch điện, MCB có thể đóng vai trò bảo vệ theo chức năng thiết kế của thiết bị.

Tuy nhiên, thông số 30A không nên được hiểu đơn giản là hệ thống luôn được phép vận hành mọi thiết bị với tổng tải 30A. Khả năng cấp tải thực tế còn phụ thuộc vào hệ thống điện đầu vào, dây dẫn, thiết bị bảo vệ, ổ cắm, điều kiện lắp đặt và các quy định an toàn điện áp dụng cho công trình.

Vì vậy, khi triển khai PDU, cần tính toán tải điện tổng thể thay vì chỉ dựa vào con số 30A trên MCB.

Dây nguồn 3 × 1.5mm² lõi đồng

PR-PDU6-30A sử dụng dây nguồn 3 × 1.5mm² lõi đồng chất lượng cao theo thông tin kỹ thuật của sản phẩm.

Cấu hình 3 × 1.5mm² là một thông số quan trọng khi lựa chọn và triển khai hệ thống nguồn. Dây nguồn là thành phần trực tiếp truyền điện từ nguồn cấp đến PDU, do đó cần được lắp đặt đúng kỹ thuật và phù hợp với hệ thống điện thực tế.

Việc sử dụng lõi đồng giúp đáp ứng yêu cầu dẫn điện của dây nguồn theo cấu hình sản phẩm.

Tuy nhiên, khi thiết kế hệ thống điện thực tế, cần xem xét tổng tải, chiều dài dây, điều kiện lắp đặt và thiết bị bảo vệ để đảm bảo hệ thống vận hành an toàn.

Đầu nguồn chuẩn UK

PR-PDU6-30A sử dụng đầu nguồn chuẩn UK theo thông tin sản phẩm.

Đầu nguồn là điểm kết nối giữa PDU và nguồn điện cấp vào. Việc xác định đúng chuẩn đầu nguồn giúp người triển khai lựa chọn phương án cấp điện phù hợp với hệ thống tại công trình.

Khi lắp đặt, cần kiểm tra loại ổ cắm hoặc đầu cấp điện hiện có để đảm bảo tương thích với đầu nguồn của PDU.

Không nên sử dụng bộ chuyển đổi không phù hợp chỉ để kết nối tạm thời, đặc biệt trong hệ thống tủ Rack có nhiều thiết bị hoạt động liên tục.

Vỏ thép CT3 cách điện

Phần vỏ của PR-PDU6-30A sử dụng thép CT3 cách điện theo dữ liệu sản phẩm.

Vỏ thép tạo kết cấu cho thanh PDU và giúp sản phẩm phù hợp với môi trường lắp đặt bên trong tủ Rack.

Thông tin sản phẩm cũng cho biết vật liệu vỏ có khả năng tản nhiệt tốt.

Khi lắp đặt, cần đảm bảo PDU không bị che kín hoặc bố trí ở vị trí gây cản trở khả năng tản nhiệt và thao tác với các ổ cắm.

Tổ chức nguồn điện trong tủ Rack

Một trong những lợi ích của PDU là giúp tổ chức nguồn điện tập trung.

Một hệ thống Rack có thể bao gồm nhiều thiết bị:

Server → Switch → thiết bị mạng → thiết bị phụ trợ

Mỗi thiết bị có thể cần một hoặc nhiều dây nguồn. Nếu các dây này được kết nối vào những ổ điện rời bên ngoài tủ, hệ thống có thể trở nên khó quản lý.

Khi sử dụng PDU, các điểm cấp nguồn được tập trung tại một khu vực. Dây nguồn có thể được đi theo tuyến quản lý cáp của tủ Rack, giúp khu vực bên trong tủ dễ kiểm tra hơn.

Ứng dụng với Switch và thiết bị mạng

PR-PDU6-30A được xác định dùng cho Tủ Rack, Switch, Server và thiết bị mạng chuyên dụng.

Đối với Switch, PDU có thể cung cấp điểm cấp nguồn tập trung trong tủ. Dây nguồn từ Switch có thể được bố trí gọn theo hệ thống quản lý cáp.

Đối với Server hoặc thiết bị mạng chuyên dụng, cần kiểm tra công suất và yêu cầu nguồn của thiết bị trước khi kết nối.

PDU không thay thế việc tính toán hệ thống điện tổng thể. Người triển khai cần xác định tổng tải của toàn bộ thiết bị trong tủ và lựa chọn hệ thống cấp nguồn, dây dẫn và thiết bị bảo vệ tương ứng.

Tại sao nên sử dụng PDU thay vì ổ cắm rời?

Trong một hệ thống Rack, PDU giúp tạo một điểm cấp nguồn tập trung và được bố trí cùng với thiết bị.

Điều này có thể hỗ trợ:

• Tập trung các điểm cấp nguồn.
• Hạn chế dây nguồn kéo ra ngoài tủ.
• Dễ nhận diện khu vực cấp nguồn.
• Thuận tiện hơn khi bảo trì.
• Tổ chức dây nguồn gọn hơn.
• Phù hợp với thiết kế tủ Rack 19 inch.

Tuy nhiên, PDU không làm thay đổi yêu cầu về an toàn điện. Hệ thống vẫn cần được thiết kế và lắp đặt bởi người có chuyên môn phù hợp.

Bố trí PDU trong tủ Rack

Vị trí lắp PDU nên được tính toán cùng với vị trí của Switch, Server, Patch Panel và Cable Manager.

Một trong những nguyên tắc quan trọng là hạn chế để dây nguồn chồng chéo với dây mạng quá nhiều. Việc phân loại và quản lý dây giúp khu vực bên trong tủ dễ thao tác hơn.

Có thể bố trí dây nguồn theo một tuyến riêng, sử dụng phụ kiện quản lý cáp phù hợp để cố định dây.

Ngoài ra, cần đảm bảo các ổ cắm trên PDU vẫn dễ tiếp cận khi cần rút hoặc thay đổi thiết bị.

Những yếu tố cần kiểm tra trước khi sử dụng

Trước khi đưa PR-PDU6-30A vào hệ thống, nên kiểm tra:

1. Chuẩn nguồn đầu vào:
Sản phẩm sử dụng đầu nguồn chuẩn UK, vì vậy cần đảm bảo hệ thống cấp điện tương thích.

2. Tổng tải:
Tính tổng công suất của toàn bộ thiết bị dự kiến kết nối vào PDU.

3. MCB:
Kiểm tra thiết bị bảo vệ và đặc tính của MCB Lioa 30A.

4. Dây nguồn:
Sản phẩm sử dụng dây 3 × 1.5mm² lõi đồng; việc triển khai cần đảm bảo phù hợp với hệ thống điện thực tế.

5. Không gian Rack:
Đảm bảo vị trí lắp đặt phù hợp với tủ Rack 19 inch.

6. Quản lý dây:
Bố trí dây nguồn gọn, tránh gây cản trở cho thiết bị và thao tác bảo trì.

9. Thông số kỹ thuật chi tiết

Lưu ý: Em không tự bổ sung các thông số như điện áp định mức, công suất tối đa, kích thước PDU, loại MCB cụ thể, chiều dài dây hoặc tiêu chuẩn chứng nhận vì các thông tin này không có trong dữ liệu sản phẩm anh cung cấp.

10. Ứng dụng

PRONET PR-PDU6-30A có thể sử dụng cho:

1. Tủ Rack 19 inch.
2. Hệ thống Switch mạng.
3. Server.
4. Thiết bị mạng chuyên dụng.
5. Tủ mạng văn phòng.
6. Phòng thiết bị mạng.
7. Hệ thống cần tập trung nguồn điện trong tủ Rack.
8. Hệ thống cần nhiều ổ cắm Universal tại cùng một vị trí.
9. Các tủ Rack có nhiều thiết bị cần cấp nguồn.
10. Hệ thống cần tổ chức dây nguồn tập trung và gọn gàng.

11. Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra hệ thống điện đầu vào trước khi sử dụng.
• Đảm bảo đầu nguồn chuẩn UK tương thích với nguồn cấp.
• Tính tổng tải của toàn bộ thiết bị kết nối vào PDU.
• Không nên chỉ dựa vào thông số MCB 30A để xác định tải vận hành thực tế.
• Kiểm tra dây nguồn 3 × 1.5mm² và điều kiện lắp đặt.
• Đảm bảo PDU được cố định chắc chắn trên Rack 19 inch.
• Không để dây nguồn gây cản trở cửa tủ hoặc thiết bị.
• Nên phân tách và quản lý dây nguồn với dây mạng.
• Không che kín khu vực cần tản nhiệt.
• Việc đấu nối nguồn điện nên được thực hiện bởi người có chuyên môn phù hợp.
