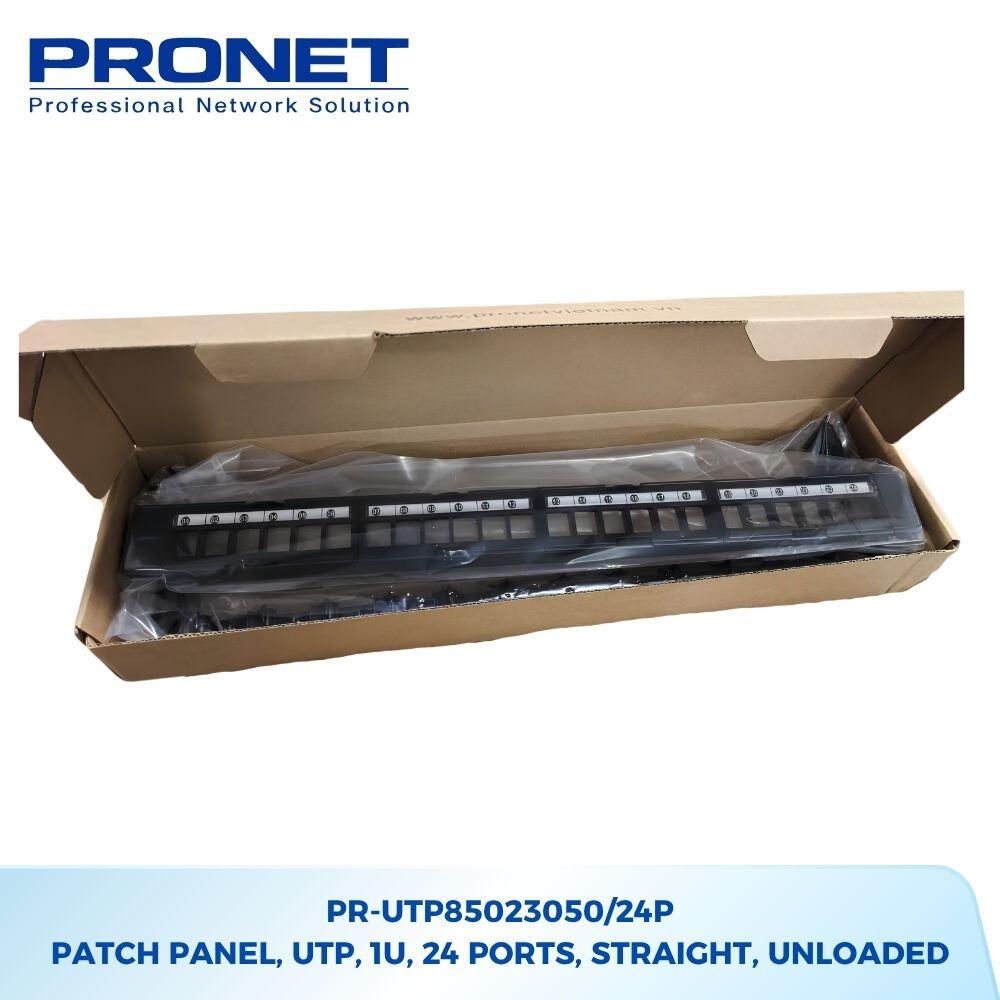

PRONET PR-UTP85023050/24P là gì?

PR-UTP85023050/24P là Patch Panel UTP 24 Port của PRONET, được thiết kế theo dạng Straight Unloaded, chiều cao 1U và sử dụng chuẩn lắp đặt Rack 19 inch.

Patch Panel đóng vai trò là điểm tập trung các đường cáp mạng từ khu vực sử dụng về tủ rack. Thay vì đưa trực tiếp các đường cáp cố định vào thiết bị mạng, hệ thống có thể đưa các tuyến cáp về Patch Panel, kết nối qua Keystone Jack rồi sử dụng Patch Cord để kết nối sang Switch.

Với 24 vị trí, PR-UTP85023050/24P phù hợp với những hệ thống cần số lượng điểm đấu nối lớn hơn phiên bản 16 Port nhưng vẫn muốn duy trì thiết kế 1U để tối ưu không gian bên trong tủ rack.

Điểm cần lưu ý là sản phẩm có cấu hình Unloaded, nghĩa là Patch Panel không được xác định là loại tích hợp sẵn Keystone Jack. Người dùng cần lựa chọn và lắp Keystone phù hợp với hệ thống.

Thiết kế 24 Port trong chiều cao 1U

Một ưu điểm quan trọng của PR-UTP85023050/24P là khả năng bố trí 24 vị trí kết nối trong không gian 1U.

Trong tủ rack, không gian thường cần được tính toán cho nhiều thành phần như Switch, Patch Panel, Cable Manager, thiết bị mạng và các phụ kiện khác. Vì vậy, việc sử dụng Patch Panel 24 Port với chiều cao 1U giúp tận dụng không gian theo chiều dọc.

So với hệ thống sử dụng nhiều Patch Panel có ít cổng hơn, cấu hình 24 Port cho phép tập trung nhiều đường mạng hơn trên cùng một đơn vị chiều cao rack.

Đây là cấu hình phù hợp với các tủ mạng cần quản lý số lượng đường cáp tương đối lớn nhưng vẫn muốn kiểm soát không gian rack.

Chuẩn Rack 19 inch

PR-UTP85023050/24P được thiết kế cho Rack 19 inch, là chuẩn kích thước phổ biến trong hệ thống tủ mạng và tủ thiết bị.

Nhờ thiết kế này, Patch Panel có thể được bố trí cùng các thiết bị rackmount khác trong cùng một tủ, tạo thành một hệ thống tập trung cho hạ tầng mạng.

Một cách bố trí phổ biến có thể gồm:

Patch Panel → Cable Manager → Switch

Patch Panel tiếp nhận các đường cáp cố định, Cable Manager hỗ trợ quản lý dây nhảy, còn Switch thực hiện kết nối mạng.

Cách bố trí này giúp khu vực phía trước tủ rack dễ quan sát và thuận tiện hơn khi cần thay đổi kết nối.

Thiết kế Straight Unloaded

PR-UTP85023050/24P sử dụng thiết kế Straight Unloaded.

Straight thể hiện cách bố trí các vị trí kết nối theo dạng thẳng trên mặt panel. Trong khi đó, Unloaded có nghĩa là các vị trí này được thiết kế để lắp Keystone Jack riêng thay vì sản phẩm đã tích hợp sẵn nhân mạng.

Thiết kế Unloaded mang lại sự chủ động trong việc lựa chọn Keystone. Người triển khai có thể lựa chọn Keystone phù hợp với cấp độ cáp và yêu cầu của công trình.

Ví dụ, nếu hệ thống sử dụng cáp Cat6 UTP, có thể lựa chọn Keystone RJ45 Cat6 UTP tương thích. Việc lựa chọn cụ thể cần dựa trên loại Keystone được xác định cho công trình và khả năng tương thích với khung Patch Panel.

24 vị trí kết nối Keystone RJ45

PR-UTP85023050/24P cung cấp 24 vị trí để lắp Keystone RJ45.

Số lượng 24 Port giúp sản phẩm phù hợp với các hệ thống có nhiều đường mạng cần tập trung tại một tủ rack.

Trong quá trình triển khai, mỗi cổng có thể được gán cho một tuyến cáp hoặc một khu vực sử dụng cụ thể. Đơn vị thi công có thể xây dựng bảng quản lý cổng, ví dụ:

• Port 01 → Điểm mạng khu vực A
• Port 02 → Điểm mạng khu vực B
• Port 03 → Máy in mạng
• Port 04 → Access Point
• Port 05 → Camera IP
• Các Port còn lại → Các điểm mạng tương ứng

Đây chỉ là ví dụ về cách quản lý cổng; việc phân bổ thực tế phụ thuộc vào thiết kế của từng hệ thống.

Khung thép SPCC phủ sơn tĩnh điện

Theo thông tin kỹ thuật được cung cấp, PR-UTP85023050/24P sử dụng thép SPCC cho phần khung và được phủ sơn tĩnh điện.

Đối với Patch Panel lắp cố định trong tủ rack, kết cấu khung là một yếu tố quan trọng vì sản phẩm phải giữ ổn định các vị trí Keystone cũng như hệ thống dây kết nối phía sau.

Lớp hoàn thiện sơn tĩnh điện giúp tạo bề mặt đồng nhất cho khung sản phẩm và phù hợp với thiết kế thiết bị dùng trong hệ thống rack.

Vai trò trong hệ thống cáp mạng cấu trúc

Patch Panel thường được sử dụng như một điểm trung gian giữa cáp cố định và thiết bị mạng.

Một mô hình kết nối có thể được tổ chức như sau:

Ổ cắm mạng / điểm mạng → Cáp mạng → Keystone → Patch Panel → Patch Cord → Switch

Cách tổ chức này giúp phần cáp cố định của công trình được tách biệt với phần kết nối linh hoạt ở phía trước tủ rack.

Khi cần thay đổi Switch hoặc thay đổi port kết nối, kỹ thuật viên có thể thao tác trên Patch Cord mà không nhất thiết phải tác động trực tiếp đến tuyến cáp cố định.

Điều này đặc biệt hữu ích trong các hệ thống mạng cần bảo trì hoặc mở rộng thường xuyên.

24 Port phù hợp với hệ thống nào?

PR-UTP85023050/24P phù hợp với những hệ thống cần tập trung khoảng 24 đường kết nối trên một Patch Panel.

Các mô hình có thể bao gồm:

• Văn phòng doanh nghiệp.
• Tủ mạng của một tầng hoặc khu vực.
• Phòng thiết bị.
• Hệ thống mạng LAN.
• Hạ tầng mạng cho khu vực làm việc.
• Hệ thống camera hoặc thiết bị IP khi thiết kế cáp sử dụng kết nối phù hợp.
• Các công trình sử dụng tủ rack 19 inch.

Khi số lượng đường mạng tăng lên, có thể sử dụng nhiều Patch Panel để phân chia hệ thống theo khu vực, phòng ban hoặc chức năng.

Sử dụng với hệ thống Cat6

Patch Panel bản thân là dạng Unloaded, do đó cấp độ mạng cuối cùng phụ thuộc nhiều vào loại Keystone được lựa chọn và các thành phần còn lại trong hệ thống.

Nếu triển khai mạng Cat6, nên lựa chọn Keystone Jack Cat6 phù hợp và đồng bộ với cáp mạng Cat6.

Một hệ thống Cat6 hoàn chỉnh không chỉ phụ thuộc vào một thành phần mà bao gồm nhiều thành phần liên kết với nhau như:

Cáp Cat6 + Keystone Cat6 + Patch Panel + Patch Cord + Switch

Nếu một thành phần không phù hợp với cấp độ hệ thống, hiệu quả của toàn tuyến có thể bị ảnh hưởng.

Tổ chức và quản lý dây trong tủ rack

Khi sử dụng Patch Panel 24 Port, số lượng dây kết nối ở phía sau và phía trước có thể tương đối nhiều. Vì vậy, việc quản lý dây nên được tính toán ngay từ lúc thiết kế tủ rack.

Có thể kết hợp Patch Panel với Horizontal Cable Manager để tổ chức Patch Cord phía trước, hạn chế tình trạng dây bị chồng chéo và giúp kỹ thuật viên dễ dàng xác định từng kết nối.

Ở phía sau Patch Panel, các tuyến cáp cũng nên được cố định và phân nhóm hợp lý để tránh gây lực kéo lên Keystone hoặc điểm đấu nối.

Lợi ích của thiết kế Unloaded

Thiết kế Unloaded đặc biệt phù hợp với những dự án cần chủ động lựa chọn loại Keystone.

Thay vì bị giới hạn bởi cấu hình nhân mạng được lắp sẵn, người triển khai có thể lựa chọn Keystone theo yêu cầu về:

• Category của hệ thống.
• UTP hoặc loại có chống nhiễu.
• Màu sắc.
• Cấu hình đấu nối.
• Yêu cầu của từng khu vực.
• Khả năng thay thế hoặc mở rộng trong tương lai.

Tuy nhiên, cần kiểm tra khả năng tương thích giữa Keystone và Patch Panel trước khi đặt hàng hoặc thi công.

Lưu ý khi lựa chọn PR-UTP85023050/24P

Trước khi sử dụng PR-UTP85023050/24P, nên xác định rõ:

Thứ nhất – số lượng đường mạng:
Sản phẩm có 24 vị trí. Nếu hệ thống cần nhiều hơn 24 đường, cần bố trí thêm Patch Panel hoặc lựa chọn cấu hình khác.

Thứ hai – loại Keystone:
Đây là sản phẩm Unloaded nên Keystone cần được lựa chọn riêng.

Thứ ba – chuẩn cáp:
Nếu công trình sử dụng Cat6, nên lựa chọn Keystone Cat6 tương ứng để đảm bảo đồng bộ.

Thứ tư – không gian tủ rack:
Sản phẩm sử dụng 1U nên cần bố trí không gian rack phù hợp cùng với Switch, Cable Manager và các thiết bị khác.

Thứ năm – quản lý dây:
Với 24 Port, nên có phương án đánh số và quản lý dây rõ ràng ngay từ khi thi công.

9. Thông số kỹ thuật chi tiết

Lưu ý: 24 Port là số lượng vị trí trên Patch Panel, không có nghĩa sản phẩm đã bao gồm sẵn 24 Keystone Jack.

10. Ứng dụng

PR-UTP85023050/24P có thể được sử dụng cho:

1. Tủ rack mạng 19 inch.
2. Hệ thống mạng LAN doanh nghiệp.
3. Hạ tầng mạng văn phòng.
4. Phòng thiết bị mạng.
5. Hệ thống cáp mạng cấu trúc.
6. Điểm tập trung 24 đường cáp mạng.
7. Hệ thống sử dụng Keystone RJ45.
8. Hệ thống mạng Cat6 khi kết hợp Keystone Cat6 phù hợp.
9. Tủ mạng cho từng khu vực hoặc tầng.
10. Các dự án cần Patch Panel dạng Straight Unloaded.
