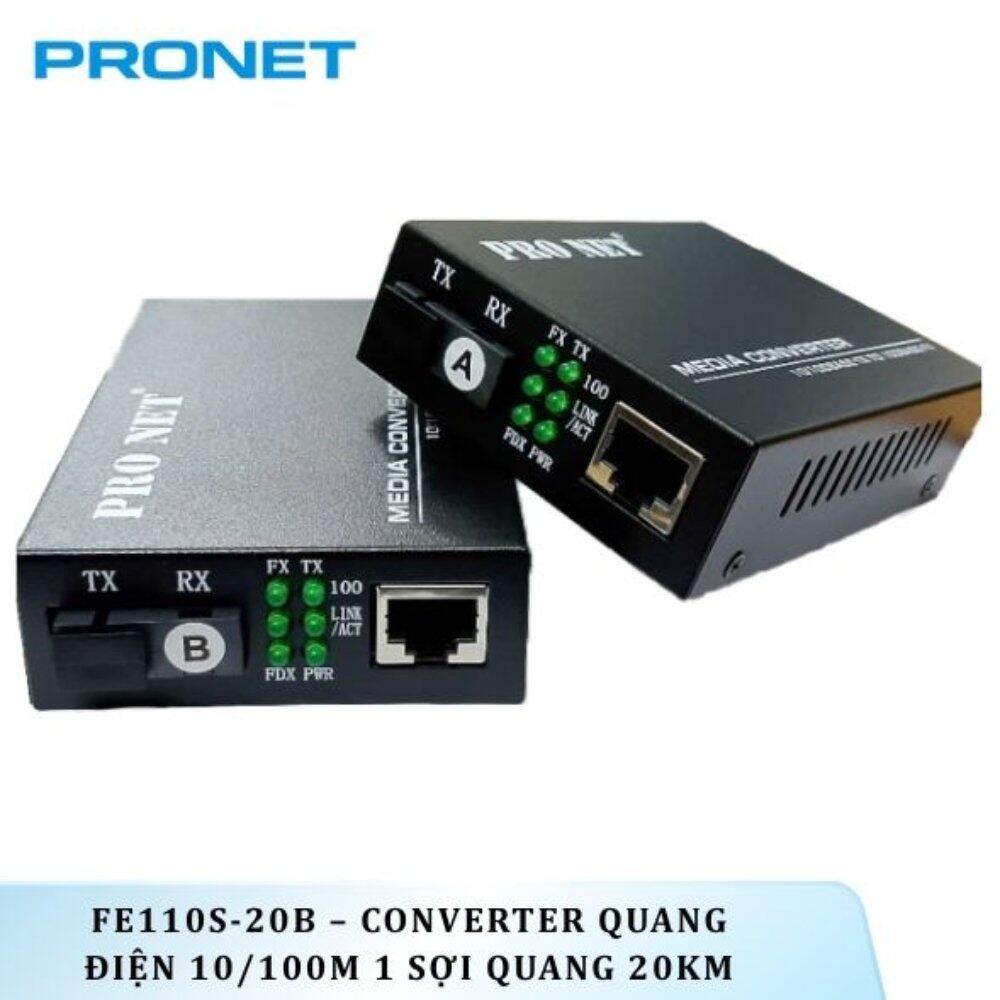

FE110S-20B – Converter quang điện 10/100M 1 sợi quang 20Km PRONET

Converter quang điện 10/100M 1 sợi quang 20Km – PRONET FE110S-20B

Converter quang điện PRONET FE110S-20B là thiết bị chuyển đổi tín hiệu Ethernet sang tín hiệu quang và ngược lại, hoạt động ở tốc độ 10/100Mbps. Đây là thiết bị đầu cuối đối ứng không thể thiếu của mã FE110S-20A trong bộ sưu tập thiết bị quang PRONET. Sản phẩm sử dụng công nghệ WDM truyền nhận trên 1 sợi quang duy nhất, giúp tiết kiệm tối đa chi phí hạ tầng cáp quang cho các khoảng cách lên đến 20Km.

1. Thông tin sản phẩm

1.1. Công nghệ WDM (Bi-Directional) hiện đại

• FE110S-20B được tích hợp công nghệ ghép bước sóng (Wavelength Division Multiplexing), cho phép truyền và nhận dữ liệu đồng thời trên cùng một sợi quang Single-mode bằng hai bước sóng khác nhau (thường là TX: 1550nm / RX: 1310nm). Điều này giúp giảm 50% số lượng sợi quang cần sử dụng so với các dòng cũ.

1.2. Giải pháp truyền dẫn tầm xa 20Km

• Với công suất quang ổn định, thiết bị đảm bảo khả năng truyền dẫn không suy hao ở khoảng cách lên đến 20Km. Sản phẩm cực kỳ phù hợp cho các dự án kết nối Camera IP đô thị, mạng nội bộ giữa các văn phòng chi nhánh hoặc khu công nghiệp.

1.3. Tính năng Plug-and-Play (Cắm là chạy)

• Thiết bị hỗ trợ tính năng tự động nhận diện tốc độ 10/100Mbps và chế độ Full/Half Duplex. Kỹ thuật viên không cần cấu hình phần mềm, chỉ cần kết nối cáp mạng và cáp quang là hệ thống có thể hoạt động ngay lập tức.

1.4. Thiết kế bền bỉ và tản nhiệt tốt

• Vỏ máy được chế tạo từ thép cán nguội sơn tĩnh điện, bảo vệ linh kiện bên trong khỏi các tác động vật lý và nhiễu điện từ. Các khe tản nhiệt được bố trí hai bên hông giúp thiết bị vận hành liên tục 24/7 mà không bị quá nhiệt.

2. Thông số kỹ thuật

Dựa trên tài liệu mô tả sản phẩm chính thức của PRONET:

3. Đặc điểm nổi bật

• Hệ thống đèn LED chỉ thị: Bao gồm các đèn Power, Link/Act, FDX giúp người dùng theo dõi trực quan tình trạng nguồn, tín hiệu mạng và tín hiệu quang để xử lý sự cố nhanh nhất.

• Tương thích khung nguồn tập trung: Có thể lắp đặt dễ dàng vào khung nguồn PRO-RACK-14-2U để quản lý tập trung trong tủ rack.

• Chống nhiễu tuyệt đối: Truyền dẫn bằng ánh sáng giúp tín hiệu hoàn toàn không bị ảnh hưởng bởi nhiễu điện từ từ các dây điện lực đi kèm.

4. Hướng dẫn lắp đặt

1. Chuẩn bị: Đảm bảo có thiết bị đầu đối ứng là FE110S-20A ở đầu kia của sợi quang.

2. Kết nối:

   • Cắm dây nhảy quang (chuẩn SC) vào cổng Fiber của thiết bị.

   • Cắm cáp mạng RJ45 từ Switch hoặc Camera vào cổng LAN.

3. Cấp nguồn: Cắm Adapter 5V vào nguồn điện AC 220V.

4. Kiểm tra: Đèn Link/Act (Quang và LAN) sáng xanh thể hiện kết nối thành công.

5. Ứng dụng thực tế

• Hệ thống CCTV: Truyền tín hiệu từ các cụm Camera IP về phòng máy trung tâm ở khoảng cách xa.

• Mở rộng mạng LAN: Kết nối Internet và dữ liệu nội bộ giữa các tòa nhà hoặc các phân xưởng trong khu chế xuất.

• Hạ tầng viễn thông: Sử dụng trong các mạng truy nhập quang và truyền số liệu chuyên dụng.

6. Quy cách đóng gói

• Bộ sản phẩm bao gồm: 01 Converter FE110S-20B, 01 Adapter nguồn 5V, Sách hướng dẫn và Phiếu bảo hành.

7. Chú ý quan trọng

• Nguyên lý ghép cặp: Converter đầu B (FE110S-20B) BẮT BUỘC phải sử dụng cùng với Converter đầu A (FE110S-20A) để tạo thành một bộ truyền nhận hoàn chỉnh do sự khác biệt về bước sóng truyền/nhận.

• Bảo quản: Tránh để bụi bẩn rơi vào cổng quang SC; nên đậy nắp bảo vệ khi không sử dụng dây nhảy.
