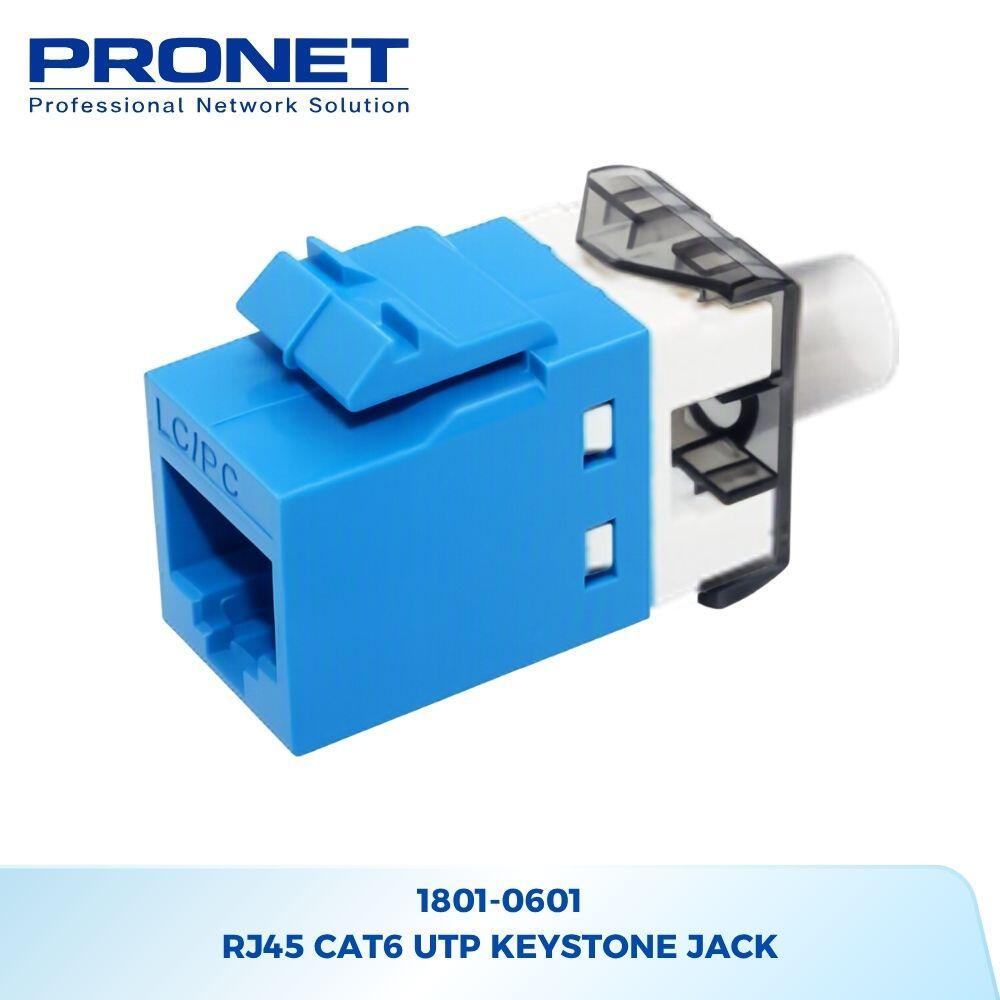

RJ45 Cat6 UTP Keystone Jack PRONET 1801-0601 là gì?

PRONET 1801-0601 là RJ45 Cat6 UTP Keystone Jack, được sử dụng như một điểm kết nối trong hệ thống cáp mạng đồng. Sản phẩm thuộc chuẩn Category 6 (Cat6) và được thiết kế cho hệ thống UTP – Unshielded Twisted Pair, phù hợp với các hệ thống mạng sử dụng cáp mạng Cat6 UTP.

Keystone Jack là thành phần thường được sử dụng tại các vị trí outlet, faceplate hoặc patch panel tương thích, đóng vai trò tạo điểm kết nối RJ45 hoàn chỉnh cho hệ thống cabling.

Với mã 1801-0601, PRONET cung cấp một giải pháp Keystone Jack Cat6 hướng đến các hệ thống mạng cần đáp ứng chuẩn Cat6 và kết nối Gigabit Ethernet.

Điểm đáng chú ý của sản phẩm là thông số 250MHz, cùng khả năng hỗ trợ Gigabit Ethernet và nhiều chuẩn mạng Ethernet được liệt kê trong thông tin kỹ thuật.

Chuẩn Cat6 và băng thông 250MHz

PRONET 1801-0601 được xác định là Cat6 Keystone Jack, với băng thông 250MHz.

Đây là thông số quan trọng khi lựa chọn Keystone Jack cho hệ thống cáp mạng Cat6. Việc sử dụng các thành phần kết nối phù hợp với cấp độ Category của hệ thống giúp việc triển khai mạng được đồng bộ hơn giữa cáp, Keystone Jack, patch panel và các thành phần kết nối khác.

Đối với hệ thống Cat6, việc lựa chọn đúng Keystone Jack cũng cần được thực hiện đồng bộ với loại cáp mạng và các thành phần còn lại. Không nên chỉ dựa vào một thành phần riêng lẻ để đánh giá toàn bộ khả năng của hệ thống cabling.

Hỗ trợ Gigabit Ethernet

PRONET 1801-0601 được mô tả hỗ trợ Gigabit Ethernet.

Gigabit Ethernet là một trong những nhu cầu phổ biến trong hệ thống mạng LAN hiện nay, đặc biệt tại văn phòng, doanh nghiệp và các hệ thống cần truyền dữ liệu qua mạng nội bộ với tốc độ cao hơn Fast Ethernet.

Với Keystone Jack Cat6 hỗ trợ Gigabit Ethernet, sản phẩm có thể được sử dụng trong các hệ thống mạng được thiết kế theo chuẩn Cat6 và yêu cầu kết nối Gigabit, với điều kiện các thành phần còn lại của hệ thống cũng đáp ứng yêu cầu tương ứng.

Tuân thủ ANSI/TIA-568.2-D Cat6

Một trong những thông tin kỹ thuật quan trọng của PRONET 1801-0601 là ANSI/TIA-568.2-D Cat6.

Đây là thông tin giúp xác định sản phẩm thuộc hệ thống kết nối Cat6 theo tiêu chuẩn được liệt kê trong dữ liệu sản phẩm.

Khi triển khai hệ thống cáp mạng, việc lựa chọn các thành phần theo cùng cấp độ và tiêu chuẩn giúp việc thiết kế, thi công và kiểm tra hệ thống trở nên nhất quán hơn.

Đối với công trình sử dụng cáp Cat6, việc lựa chọn Cat6 Keystone Jack thay vì sử dụng một loại module có cấp độ thấp hơn là yếu tố cần được xem xét ngay từ giai đoạn thiết kế.

ISO/IEC 11801 Class E và EN 50173

PRONET 1801-0601 cũng được cung cấp với thông tin tương thích:

• ISO/IEC 11801 Class E
• EN 50173

Các tiêu chuẩn này được liệt kê trong dữ liệu kỹ thuật của sản phẩm và là những thông tin quan trọng khi lựa chọn thành phần cho hệ thống cabling có yêu cầu về tiêu chuẩn triển khai.

Khi xây dựng hệ thống mạng cho văn phòng hoặc công trình, việc sử dụng các thành phần có thông tin tiêu chuẩn rõ ràng giúp quá trình lựa chọn thiết bị và thiết kế hệ thống dễ kiểm soát hơn.

Tương thích các chuẩn Ethernet và PoE

PRONET 1801-0601 được liệt kê với các chuẩn:

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3af
• IEEE 802.3at

Trong đó, danh sách này bao gồm các chuẩn Ethernet và các chuẩn liên quan đến PoE được cung cấp trong dữ liệu sản phẩm.

Điều này là thông tin đáng chú ý khi Keystone Jack được sử dụng trong hệ thống mạng có thiết bị cần cấp nguồn qua Ethernet. Tuy nhiên, khả năng cấp nguồn PoE của toàn bộ hệ thống không chỉ phụ thuộc vào Keystone Jack mà còn phụ thuộc vào cáp, patch cord, thiết bị cấp nguồn và thiết bị đầu cuối.

Vì vậy, khi triển khai PoE, cần xem xét đồng bộ toàn bộ đường truyền thay vì chỉ dựa vào thông số của riêng Keystone Jack.

Tiếp điểm mạ vàng 30µ

PRONET 1801-0601 có thông tin Gold-plated 30µ, tức tiếp điểm được mô tả có lớp mạ vàng 30µ theo dữ liệu sản phẩm.

Đây là một thông số đáng chú ý đối với thành phần kết nối RJ45, bởi chất lượng và cấu tạo tiếp điểm có liên quan trực tiếp đến giao diện kết nối giữa các thiết bị và hệ thống cáp.

Khi lựa chọn Keystone Jack cho hệ thống mạng, ngoài chuẩn Cat6 và băng thông, người dùng cũng có thể xem xét thông tin về tiếp điểm để lựa chọn sản phẩm phù hợp với yêu cầu triển khai.

IEC 60603-7 và FCC Part 68

Bên cạnh các chuẩn Cat6, Ethernet và cabling, sản phẩm còn được cung cấp thông tin liên quan đến:

• IEC 60603-7
• FCC Part 68

Việc liệt kê các tiêu chuẩn này giúp người dùng có thêm cơ sở khi đối chiếu yêu cầu kỹ thuật của sản phẩm với hồ sơ kỹ thuật hoặc tiêu chuẩn của công trình.

Đối với các dự án mạng cần hồ sơ kỹ thuật rõ ràng, những thông tin về tiêu chuẩn là yếu tố nên được kiểm tra và đối chiếu trước khi đưa sản phẩm vào thiết kế hoặc nghiệm thu.

UTP – phù hợp hệ thống cáp mạng không chống nhiễu

Tên sản phẩm xác định rõ UTP – Unshielded Twisted Pair.

UTP là cấu hình cáp mạng không có lớp chống nhiễu dạng shield. Vì vậy, PRONET 1801-0601 phù hợp để sử dụng trong hệ thống được thiết kế theo cấu hình Cat6 UTP.

Khi xây dựng hệ thống mạng, nên đảm bảo sự đồng nhất giữa loại cáp, Keystone Jack, patch panel và các thành phần kết nối. Nếu hệ thống được thiết kế theo UTP thì việc sử dụng Keystone Jack Cat6 UTP sẽ phù hợp với cấu hình đó.

Thông số kỹ thuật chi tiết PRONET 1801-0601

Ứng dụng của PRONET 1801-0601

1. Hệ thống mạng LAN Cat6

Ứng dụng trực tiếp của PRONET 1801-0601 là trong các hệ thống mạng sử dụng cáp Cat6 UTP.

Keystone Jack được sử dụng để tạo điểm kết nối RJ45 tại các vị trí outlet, giúp hệ thống cáp mạng có điểm kết nối hoàn chỉnh.

2. Hệ thống Gigabit Ethernet

Với thông tin hỗ trợ Gigabit Ethernet, PRONET 1801-0601 phù hợp để xem xét trong các hệ thống mạng LAN yêu cầu kết nối Gigabit, với điều kiện các thành phần còn lại của hệ thống cũng đáp ứng yêu cầu tương ứng.

3. Faceplate mạng

Keystone Jack có thể được sử dụng trong các cấu hình faceplate tương thích, tạo điểm kết nối RJ45 tại khu vực người dùng hoặc khu vực thiết bị.

Ví dụ, các faceplate PRONET 1 Port hoặc 2 Port trong cùng danh mục có thể được xem xét khi thiết kế outlet, nhưng cần kiểm tra khả năng tương thích cơ khí thực tế trước khi lắp đặt.

4. Patch Panel

Keystone Jack cũng phù hợp với các cấu hình patch panel sử dụng module/keystone tương thích.

Việc sử dụng Keystone Jack giúp hệ thống patch panel có thể được cấu hình theo số lượng và vị trí port cần thiết.

5. Hệ thống mạng văn phòng

PRONET 1801-0601 phù hợp để sử dụng trong hệ thống mạng văn phòng cần triển khai Cat6 UTP và Gigabit Ethernet.

Các điểm kết nối có thể được bố trí tại bàn làm việc, khu vực thiết bị hoặc các vị trí outlet mạng theo thiết kế của công trình.

6. Hệ thống có thiết bị sử dụng PoE

Do dữ liệu sản phẩm liệt kê IEEE 802.3af và IEEE 802.3at, sản phẩm có thể được xem xét trong các hệ thống có thiết bị sử dụng PoE.

Tuy nhiên, cần lưu ý rằng một hệ thống PoE hoàn chỉnh không phụ thuộc riêng vào Keystone Jack. Cáp, patch cord, switch/injector và thiết bị đầu cuối cũng cần đáp ứng các yêu cầu tương ứng.

Những yếu tố cần kiểm tra khi chọn Keystone Jack Cat6

Khi lựa chọn Keystone Jack cho hệ thống mạng, không nên chỉ nhìn vào tên RJ45 Cat6.

Trước hết cần xác định hệ thống sử dụng UTP hay FTP/STP, bởi cấu hình chống nhiễu của các thành phần phải phù hợp với thiết kế cabling.

Tiếp theo là cấp độ Category. Nếu hệ thống được thiết kế theo Cat6, nên lựa chọn các thành phần kết nối phù hợp với Cat6 để đảm bảo tính đồng bộ.

Băng thông cũng là thông tin cần xem xét. PRONET 1801-0601 được xác định ở mức 250MHz, phù hợp với thông tin Cat6 được cung cấp.

Ngoài ra, cần kiểm tra khả năng tương thích cơ khí với faceplate hoặc patch panel trước khi triển khai thực tế. Đây là yếu tố đặc biệt quan trọng đối với các sản phẩm Keystone Jack vì không phải mọi module đều có cấu trúc lắp đặt giống nhau.
